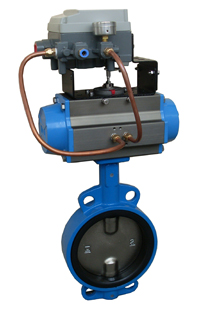

氣動調節蝶閥|氣動高性能蝶閥
發布時間：2013/7/16 9:45:56
技術參數
氣缸選配：意大利LALLY,美國BITORQ
氣缸形式：雙作用單作用（彈簧復位式）
環境溫度： -20℃-+80℃
氣源壓力：雙作用4～8bar、單作用5～8bar
附件選項（可選）
回訊器：也叫限位開關，遠程反饋開關信號（普通型、防爆型可選）
電磁閥：雙作用選二位五通、單作用選二位三通（普通型、防爆型，多種電壓可選）
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油
手輪機構：轉動手輪機構，可實現手動開、關閥
電氣定位器：輸入4～20mA信號,實現閥門調節功能（普通型、防爆型可選）
備注: 氣缸參數請另參考所選配的氣動執行器資料.
設計制造驗收：ISO 10631—1991
閥門結構長度：ISO 5752—1988
閥門法蘭連接：ISO 7005.2
閥門 檢驗：ISO/DIN 5208—1987
驅動裝置連接： ISO/DIN 5211—1982
公稱壓力：PN0.6Mpa、PN1.0Mpa、PN1.6Mpa
連接方式：對夾、法蘭連接
閥體材質：球墨鑄鐵、灰鑄鐵、鑄鋼、不銹鋼
閥板材質：球鐵鍍鎳磷、球鐵覆尼龍、不銹鋼（304、316、316L）、哈式合金
密封材料：丁腈橡膠NBR、三元乙丙EPDM（可選耐熱、耐磨）、聚四氟乙烯PTFE
閥 桿：碳鋼鍍鎳磷、416/304/316
詳細介紹：
★氣動執行器意大利進口，表面經陽極氧化處理，齒輪齒條結構，
★有開關兩個位置+/-5°行程調節，NAMUR標準氣源接口，可與電磁閥直接連接
★正常使用壽命可達100萬次
★ 閥體、閥板、閥軸同心結構設計，100%雙向氣泡級密封
★無支架外型結構緊湊，重量輕，體積小
★采用無銷連接，使介質與金屬完全隔離，維護簡便易行
★無靠背設計保證了閥門安裝完畢后不增加扭距
★蝶板為進口高性能噴涂板，比普通板更加耐磨，壽命壽命更長
★適用介質：氣體、水及油類等
用途：本蝶閥適用于食品、飲料、醫藥、化工等純凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或調節流量之用。
◇ 型號編制表
氣動/電動 蝶閥 選型表
LD 動作方式 連接方式 結構形式 密封材料- 壓力 _閥體材質 _閥板材質 DN(通徑)
|
型號
|
1動作方式
|
2連接方式
|
3結構形式
|
4密封材料
|
5壓力Mpa
|
6閥體材質
|
7閥板材質
|
|
LD
|
3：蝸輪
|
4：法蘭
|
1：中線
|
X：EPDM
|
0.6
|
Z:鑄/球鐵
|
Q:球鐵鍍鎳
|
|
6：氣動
|
7：對夾
|
3：三偏心
|
F：PTFE
|
1.0
|
C:鑄鋼
|
N:尼龍覆層
|
|
|
9：電動
|
8：卡箍
|
H：合金
|
1.6
|
P:304
|
P:304
|
||
|
N: 尼龍
|
2.5
|
R:316
|
R:316
|
||||
|
V:氟橡膠
|
|
RL:316L
|
F4:全包PTFE
|
||||
|
S:UPVC
|
S:UPVC
|
||||||
|
G:PP
|
G:PP
|
舉例：
1、 氣動調節蝶閥：閥體：鑄鐵，閥板304，密封：橡膠，壓力16公斤，對夾連接，通經80，那這個氣動調節蝶閥的型號就是：LD671X-16ZP DN80；
2、 氣動塑料蝶閥：閥體：UPVC，閥板UPVC，對夾連接，壓力10公斤，密封：EPDM，通經50，那這個氣動塑料蝶閥的型號就是：LD671X-10S DN50
尺寸表
|
SIZE
|
DN
|
A
|
B
|
C
|
D
|
E
|
ФF
|
G
|
H
|
|
DN40
|
40
|
139.5
|
130.0
|
30.0
|
41.0
|
33.0
|
50.0
|
89.5
|
277.5
|
|
DN50
|
50
|
139.5
|
130.0
|
30.0
|
41.0
|
42.6
|
52.0
|
89.5
|
289.5
|
|
DN65
|
65
|
162.0
|
143.0
|
35.5
|
45.0
|
45.6
|
52.0
|
100.5
|
319.5
|
|
DN80
|
80
|
162.0
|
155.0
|
35.5
|
45.0
|
45.6
|
52.0
|
100.5
|
344.5
|
|
DN100
|
100
|
207.0
|
170.0
|
42.0
|
52.5
|
51.6
|
72.0
|
117.0
|
391.0
|
|
DN125
|
125
|
237.5
|
190.0
|
47.5
|
58.5
|
55.6
|
72.0
|
128.5
|
438.5
|
|
DN150
|
150
|
271.5
|
210.0
|
55.0
|
68.0
|
55.6
|
72.0
|
141.5
|
483.5
|
|
DN200
|
200
|
366.0
|
243.0
|
68.0
|
80.0
|
59.6
|
97.0
|
183.5
|
593.5
|
|
DN250
|
250
|
366.0
|
282.0
|
68.0
|
80.0
|
67.6
|
97.0
|
183.5
|
667.5
|
|
DN300
|
300
|
522.0
|
310.0
|
87.0
|
100.0
|
77.6
|
122.0
|
218.0
|
767.0
|
