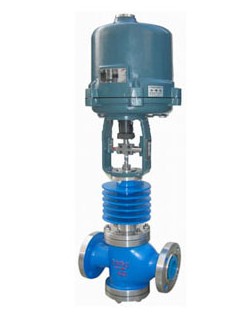

ZDLN電動高溫調節閥
發布時間：2013/9/7 16:05:42
一、高溫電動雙座調節閥 概述
【高溫型電動調節閥】基本說明 產品名稱：電子式電動套筒調節閥產品特點電子式電動套筒調節是由3810L系列電子式電動執行機構和套筒調節閥組成，電動執行機構內有伺服系統，無須另配伺服放大器，電子式控制單元被設計成匣子形式，并用樹脂澆鑄驅動量反饋檢測采用高性能導電塑料電位器，是具有1/250分辨能力的高可靠性產品，連線極為簡單，只需配DC4~20mA或DC1~5V輸入信號AC單相電源線即可控制運轉，調節機構采用平衡式閥塞結構，具有閥穩定性好，不易震動，噪音低，對溫度敏感性小，允許使用壓差較大特點。使用于流量大，泄漏量要求不嚴格的場合。
【高溫型電動調...
二、主要技術參數和性能指標
1、主要技術參數
| 公稱通徑DN（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
閥座直徑DN（mm） |
26,24 |
32,30 |
40,38 |
50,48 |
66,64 |
80,78 |
100,98 |
125,123 |
150,148 |
200,197 |
252,248 |
303,297 |
|
|
額定流量數Kv |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
160 |
|
|
流量持性 |
直線、等百分比 |
||||||||||||
|
公稱壓力PN（MPa） |
1.6，4.0，6.4 |
4.0,6.4 |
|||||||||||
|
連接型式 |
JB/T79-1994 |
||||||||||||
|
配用執行機構型號 |
DKZ-310 |
DKZ-410 |
DKZ-410 |
DKZ-510 |
|||||||||
|
出軸推力（N） |
4000 |
6400 |
6400 |
16000 |
|||||||||
|
行程L（mm） |
16 |
25 |
40 |
60 |
100 |
||||||||
|
全行程時間 |
12.5 |
20 |
32 |
37 |
62 |
||||||||
|
作用方式 |
電開式（K）常用；電關式（B） |
||||||||||||
|
輸入信號 |
0～10mA4～20mADC |
||||||||||||
|
供電電源 |
220V；50～60Hz |
||||||||||||
|
固有可調比R |
30:1 |
||||||||||||
2、主要技術性能范圍
| 項目 |
技術性能指標 |
|
基本誤差% |
≤±5 |
|
回差% |
≤3 |
|
死區% |
≤5 |
|
匯漏量 |
0.01%X閥額定容量 |
|
額定流量系數誤差% |
≤±10 |
3、閥門材料和適用溫度范圍
| 閥體材料 |
材料牌號 |
公稱壓力 |
適用溫度范圍（℃） |
|
|
常溫型 |
高溫型 |
|||
|
鑄鋼 |
WCB |
4.0，6.4 |
-40～250 |
-40～450 |
|
不銹鋼 |
0Cr18Ni9 |
4.0，6.4 |
-40～250 |
-60～450 |
4、允許壓差
標準組配的電動雙座調節閥考慮到介質對閥芯、閥座的沖蝕和高壓差引起的噪聲、振動，一般情況下，閥的壓差不應超過1MPa，如壓差較高，則應采取相應的工藝措施。

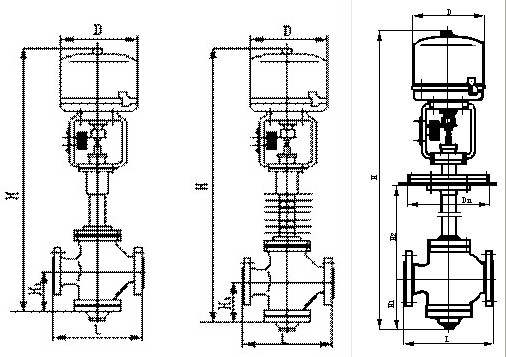

5、外形尺寸
| 公稱通徑 |
AxB |
L |
H1 |
H2 |
|||
|
PN1.6 |
PN4.0 |
PN6.4 |
常溫型 |
高溫型 |
|||
|
25 |
230x460 |
185 |
190 |
200 |
670 |
820 |
104 |
|
32 |
200 |
210 |
210 |
673 |
823 |
107 |
|
|
40 |
220 |
230 |
230 |
693 |
843 |
126 |
|
|
50 |
250 |
255 |
255 |
698 |
848 |
131 |
|
|
65 |
275 |
285 |
285 |
799 |
959 |
175 |
|
|
80 |
230x530 |
300 |
310 |
310 |
809 |
969 |
190 |
|
100 |
350 |
355 |
355 |
821 |
981 |
202 |
|
|
125 |
410 |
425 |
425 |
872 |
1087 |
250 |
|
|
150 |
450 |
460 |
460 |
882 |
1097 |
260 |
|
|
200 |
260x630 |
550 |
560 |
560 |
924 |
1139 |
302 |
|
250 |
670 |
660 |
660 |
1156 |
1368 |
422 |
|
|
300 |
740 |
785 |
785 |
1215 |
1427 |
484 |
|
6、 型號說明
|
類型 |
標準型 |
低溫型 |
散熱型 |
波紋管型 |
夾套保溫型 |
調節切斷型 |
襯氟型 |
|
代號 |
無 |
D |
G |
W |
J |
Q |
F |
