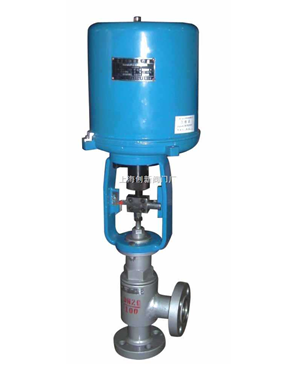

ZDLS電子式電動角形調節閥
發布時間：2013/9/13 14:46:40
電子式電動角形調節閥 概述
ZDLS電子式電動角形調節閥,由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。 角形高壓調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題研制開發的產品。它采用多級節流形式來分?jǐn)倝翰�，減少了氣蝕、沖蝕、撓流破壞，大大提高了調節閥的使用壽命，特別是用在尿素系統中比普通高壓閥壽命提高2-3倍。閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小，特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞
1、產品型號
| 產品型號 |
ZAZS-64型 |
ZAZS-64G型 |
2、主要技術參數
| 公稱通徑DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||
|
閥座直徑DN(mm) |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
|
額定流量系數Kv |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
流量特性 |
直線; 等百分比 |
|||||||||||||
|
公稱壓力PN(MPa) |
6 .4 |
|||||||||||||
|
連接型式 |
法蘭連接 PN6.4按JB/T79-1994標準 |
|||||||||||||
|
配用執行機構型號 |
ZAZ-25/DKZ-310 |
DKZ-310 |
DKZ-410 |
DKZ-510 |
||||||||||
|
出抽推力(N) |
250/4000 |
4000 |
6400 |
16000 |
||||||||||
|
行程L (mm) |
|
16 |
25 |
40 |
60 |
|||||||||
|
全行程時間 |
20/8 |
12.5 |
20 |
32 |
37 |
|||||||||
|
作用方式 |
電開式(K常用);電關式(B) |
|||||||||||||
|
供電電源 |
220V;50-60Hz |
|||||||||||||
|
輸入信號 |
0-10mA,4-20mADC |
|||||||||||||
|
固有可調比R |
30:1 |
|||||||||||||
3、主要技術性能指標
| 項目 |
技術性能指標 |
|
基本誤差% |
≤±5 |
|
回差% |
≤3 |
|
死區% |
≤5 |
|
泄漏量 |
0.01%X閥額定容量 |
|
額定流量系數誤差% |
≤±10；當Kv≤6.3時，為≤±15 |
4、閥門材料和適用溫度范圍
| 閥體材料 |
材料牌號 |
公稱壓力（MPa） |
適用溫度范圍℃ |
|
|
常溫型 |
墊片型 |
|||
|
鑄鋼 |
WCB |
6.4 |
-40-250 |
-40-450 |
|
不銹鋼 |
0Cr18Ni9 |
6.4 |
-40-250 |
-40-450 |
5、允許壓差
| 公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||
|
閥座直徑 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
|
允許壓差(MPa) |
2.4 |
1.6 |
1.1 |
0.6 |
6.4 |
3.7 |
2.4 |
1.5 |
1.4 |
1.0 |
0.6 |
1.0 |
0.7 |
0.4 |
注 DN20配DKZ-310，其允許壓差可達6. 4Mpa

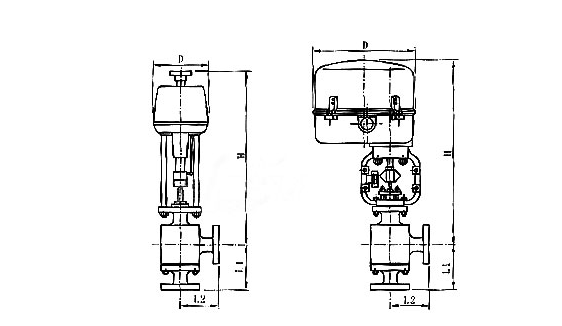

6、外形尺寸
| 公稱通徑 |
AxB |
L |
H2 |
H1 |
|
|
常溫型 |
熱片型 |
||||
|
20 |
230x460 |
100 |
100 |
638 |
793 |
|
25 |
115 |
115 |
645 |
796 |
|
|
32 |
130 |
130 |
647 |
798 |
|
|
40 |
130 |
130 |
660 |
811 |
|
|
50 |
230x530 |
150 |
150 |
668 |
819 |
|
65 |
170 |
170 |
754 |
915 |
|
|
80 |
190 |
190 |
756 |
917 |
|
|
100 |
215 |
215 |
776 |
937 |
|
|
125 |
260x630 |
250 |
250 |
887 |
1102 |
|
150 |
275 |
275 |
902 |
1117 |
|
|
200 |
325 |
327 |
934 |
1149 |
|
