ZMBX氣動三通分流調節閥
發布時間：2013/4/15 13:17:55
概述

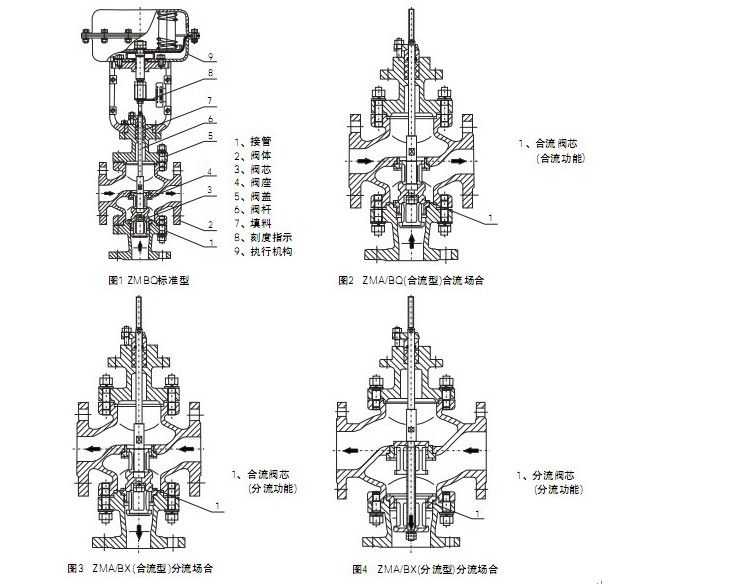

ZMAQ、ZMBQ氣動三通合流調節閥，ZMAX、ZMBX氣動三通分流調節閥，由氣動薄膜多彈簧執行機構和三通閥組成。用新型ZHA/ZHB多彈簧執行機構代替老式ZMA/B執行機構，具有高度低、重量輕、安裝維修簡便等優點。
三通閥閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向。應用于比例調節或旁路調節，尤其適用于石油工業熱交換器的流體溫度控制系統的調節，一臺三通閥可代替兩臺單座閥或雙座閥使用，占據空間體積小，節省安裝管道及費用。
主要技術參數和性能指標
1、調節機構主要技術參數
| 公稱通徑mm |
合流 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
分流 |
|
|
|
|
|
80 |
100 |
125 |
480 |
200 |
250 |
300 |
|
|
額定流量 系數Kv |
合流 |
8. 5 |
13 |
21 |
34 |
52 |
85 |
135 |
200 |
340 |
535 |
800 |
1260 |
|
分流 |
|
|
|
|
|
85 |
1. 5 |
200 |
340 |
535 |
800 |
1260 |
|
|
公稱壓力PN (MPa) |
1. 6, 4. 0, 6. 4 (常溫型）4.0，6.4 (中溫型） |
||||||||||||
|
行程DN (mm) |
16 |
25 |
40 |
60 |
100 |
||||||||
|
流量特性 |
直線 |
||||||||||||
|
介質溫度1 |
-15～ + 200、-40～250 (常溫型） -40～ + 450 (中溫型） |
||||||||||||
|
法蘭尺寸 |
鑄鋼法蘭尺寸按JB78 鑄鋼法蘭尺寸按JB79 |
||||||||||||
|
法蘭型式 |
法蘭密封面型式按JB77，其中鑄鐵法蘭按光滑式，鑄鋼法蘭按凹式 |
||||||||||||
|
閥體材質 |
HT200、 WCB， ZG1Cr18Ni9Ti |
||||||||||||
|
閥芯材質 |
1Cr18Ni9Ti |
||||||||||||
|
上閥蓋型式 |
普通式（常溫型），熱片式（中溫型） |
||||||||||||
|
可調比R |
30:1 |
||||||||||||
2、執行機構主要技術參數
| 型號 |
ZMB-3 |
ZMB-4 |
ZMB-5 |
ZMB-6 |
|
有效面積cm2 |
400 |
630 |
1000 |
1600 |
|
行程 |
16，25 |
40 |
60 |
100 |
|
彈簧范圍KPa |
20～100；40～200；20～60；60～100；80～240 |
|||
3、性能指標
| 項目 |
不帶定位器 |
帶定位器 |
||
|
基本誤差％ |
±6 |
±1. 5 |
||
|
回差％ |
5 |
≤1. 5 |
||
|
死區％ |
4 |
≤0. 6 |
||
|
始終點偏差％ |
氣開 |
始點 |
±2. 5 |
±1. 5 |
|
終點 |
±6.0 |
|||
|
氣關 |
始點 |
±6.0 |
||
|
終點 |
±2.5 |
|||
|
額定行程偏差％ |
±2.5 |
|||
|
允許匯漏量1/h |
10-3X閥額定容量 |
|||
注：一般均應帶定位器
4、允許壓差 Kpa
| 氣源壓力MPa |
彈簧范圍KPa |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
0. 14MPa |
20～100 |
1220 |
750 |
500 |
300 |
300 |
200 |
120 |
120 |
80 |
50 |
50 |
25 |
5、可配附件
定位器、手輪機構、空氣過濾減壓器等。
6、主要零件材料
| 零件名稱 |
材料 |
溫度范圍 |
|
閥體 上、下閥蓋 |
Ht200 |
-15～+200℃ |
|
WCB |
-29～+250℃ |
|
|
ZG1Cr18Ni9Ti |
-40～+550℃ |
|
|
閥座、閥芯、閥桿 |
1Cr18Ni9 |
-40～550℃ |
|
密封墊 |
橡膠石棉板 |
|
|
不銹鋼纏繞墊 |
|
|
|
填料 |
聚四氟乙烯 |
|
|
上下膜蓋 |
A3鋼板 |
|
|
螺栓、螺柱 |
35CrMoA |
|
|
螺母 |
35 |
|
|
支架、頂盤 |
HT200、WCB、ZG1Cr18Ni9T |
|
|
壓縮彈簧 |
60Si2Mn |
|
|
波紋薄膜 |
5860膠夾480D尼龍66網眼布 |
|
7、外形尺寸
| 公 稱 通 徑 |
合流 |
分流 |
||||||||||||||||
|
行 |
D |
L |
H1 |
H2 |
L |
H1 |
H2 |
|||||||||||
|
PN MPa |
PN MPa |
PN MPa |
PN MPa |
|||||||||||||||
|
1. 6 |
4. 0 |
6. 4 |
常溫型 |
中溫型 |
1. 6 |
4. 0 |
6. 4 |
1. 6 |
4. 0 |
6. 4 |
常溫型 |
中溫型 |
1. 6 |
4. 0 |
6. 4 |
|||
|
25 |
16 |
325 |
185 |
190 |
200 |
615 |
763 |
140 |
150 |
150 |
185 |
190 |
200 |
615 |
763 |
140 |
150 |
160 |
|
32 |
16 |
325 |
200 |
200 |
210 |
622 |
773 |
150 |
160 |
170 |
200 |
200 |
210 |
622 |
773 |
150 |
160 |
170 |
|
40 |
25 |
325 |
220 |
220 |
235 |
625 |
776 |
160 |
170 |
180 |
220 |
220 |
235 |
625 |
776 |
160 |
170 |
180 |
|
50 |
25 |
325 |
250 |
255 |
265 |
640 |
791 |
180 |
190 |
200 |
250 |
255 |
265 |
640 |
791 |
180 |
190 |
200 |
|
65 |
40 |
410 |
275 |
285 |
295 |
861 |
1024 |
200 |
210 |
220 |
275 |
285 |
295 |
861 |
1024 |
200 |
210 |
220 |
|
80 |
40 |
410 |
300 |
310 |
320 |
879 |
1042 |
210 |
230 |
240 |
300 |
310 |
320 |
885 |
1050 |
225 |
250 |
265 |
|
100 |
40 |
410 |
350 |
360 |
370 |
873 |
1036 |
220 |
250 |
260 |
350 |
360 |
370 |
900 |
1060 |
245 |
275 |
285 |
|
125 |
60 |
495 |
410 |
430 |
440 |
1029 |
1244 |
260 |
300 |
300 |
410 |
430 |
440 |
1050 |
1265 |
285 |
320 |
325 |
|
150 |
60 |
495 |
450 |
465 |
475 |
1046 |
1261 |
280 |
320 |
320 |
450 |
465 |
475 |
1060 |
1275 |
305 |
340 |
345 |
|
200 |
60 |
495 |
550 |
560 |
570 |
1075 |
1290 |
320 |
380 |
380 |
550 |
560 |
570 |
1105 |
1320 |
350 |
400 |
410 |
|
250 |
100 |
600 |
635 |
660 |
670 |
1451 |
1320 |
|
474 |
474 |
635 |
660 |
670 |
1525 |
2800 |
|
540 |
540 |
|
300 |
100 |
600 |
720 |
740 |
770 |
1512 |
1560 |
|
584 |
584 |
720 |
740 |
770 |
1545 |
1820 |
|
612 |
612 |
注：公稱通徑小于80的分流閥采用同口徑的合流閥代替。
訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容；
1、產品型號 2、公稱通徑DN、額定流量系數KV 3、信號壓力、彈簧范圍 4、流量特性
5、閥的開關方式 6、介質種類 7、介質工作系數KV 8、閥體、閥塞、套筒材質
9、是否帶手輪機構及定位器、并說明型號 10、是否有其它特殊要求
