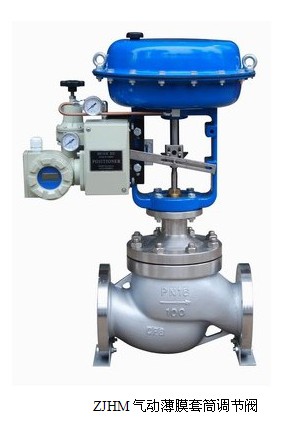

ZJHM氣動薄膜套筒調節閥
發布時間：2013/4/26 13:34:10
概述
ZJHM型氣動套筒調節閥形小、體輕、高性能、大容量，是符合IEC標準的新一代通用調節閥產品。它廣泛應用于石化、輕紡等行業中一般流體介質和工藝條件且安裝空間緊湊的自動控制系統。
本產品由新型的氣動多彈簧薄膜執行機構和低流阻套筒閥組成特點如下：
1、采用平衡型閥芯，不平衡力小，允許壓差大，操作穩定。
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩，并減少損壞。
3、比普通單雙座調節閥噪聲降低10dB左右。
4、結構簡單，裝拆維修方便。
主要技術參數和性能指標
1、調節機構主要技術參數
|
公稱通徑mm |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||||
|
閥座直徑mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
|
額定流量 |
直線 |
11 |
17.6 |
27.6 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
|
系數Kv |
等百分比 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
|
公稱壓力MPa |
0.6,1.6,4.0,6.4 |
|||||||||||
|
行程mm |
16 |
25 |
40 |
60 |
||||||||
|
流量特性 |
直線、等百分比 |
|||||||||||
|
介質溫度1 |
-15～200(常溫型）、-40～+250(常溫型）、-40～450(中溫型） |
|||||||||||
|
法蘭尺寸 |
鑄鋼法蘭尺寸按JB79 |
|||||||||||
|
法蘭型式 |
法蘭密封面型式按JB77,其中鑄鐵法蘭按光滑式，鑄鋼法蘭按凹式 |
|||||||||||
|
閥體 |
PN |
0.6, 1.6 |
HT200 |
|||||||||
|
材質 |
(MPa) |
4.0, 6.4 |
WCB(ZG230～450)、 ZG1Cr18Ni9Ti、 ZG0Cr18Ni12Mo2Ti |
|||||||||
|
閥芯材質 |
1Cr18Ni9、 0Cr18Ni12Mo2Ti |
|||||||||||
|
上閥蓋型式 |
普通式(常溫型），熱片式（中溫型） |
|||||||||||
|
可高調比R |
50：1 |
|||||||||||
注：可為用戶提供ANSI、JPI、JIS等國外法蘭標準的產品，結構長度也可按用戶需要確定。
2、 執行機構主要技術參數
|
ZH A -22 |
ZH A -23 |
ZH A -34 |
ZH A -45 |
|
|
有效面積cm2 |
350 |
350 |
560 |
900 |
|
行 程mm |
16 |
25 |
40 |
60 |
|
彈簧范圍KPa |
80～240; 20～60; 60～100 |
|||
3、性能指標
|
項 目 |
指標值 |
項 目 |
指標值 |
||||
|
基本誤差％ |
不帶定位器 |
±5.0 |
始 |
氣關 |
不帶定位器 |
始點 |
±5.0 |
|
終點 |
±2.5 |
||||||
|
帶定位器 |
±1.0 |
帶定位器 |
始點 |
±1.0 |
|||
|
回 差％ |
不帶定位器 |
≤3.0 |
終點 |
±1.0 |
|||
|
氣開 |
不帶定位器 |
始點 |
±2.5 |
||||
|
帶定位器 |
≤1.0 |
終點 |
±5.0 |
||||
|
死 區％ |
不帶定位器 |
≤3.0 |
帶定位器 |
始點 |
±1.0 |
||
|
終點 |
±1.0 |
||||||
|
帶定位器 |
≤0.4 |
允許泄漏量L/h |
1X10-3X閥 額定 容量 |
||||
|
額定行程偏差％ |
±2.5 |
||||||

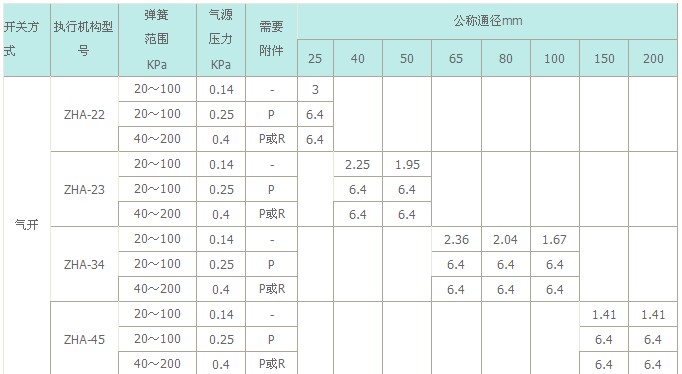

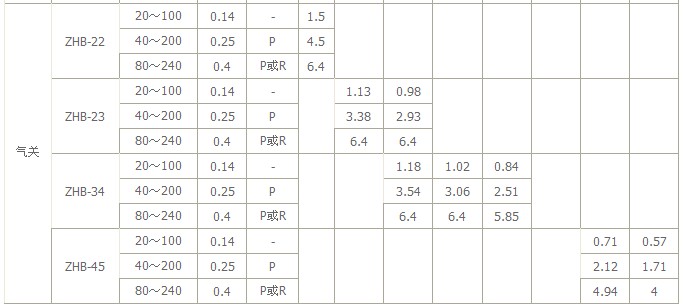

4、允許壓差

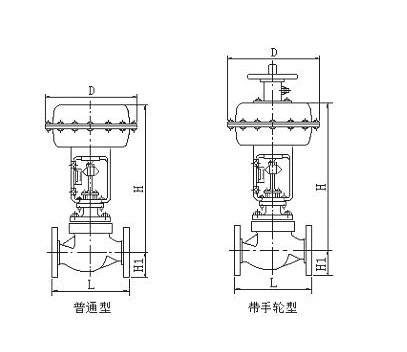

6、外形尺寸
| DN |
L |
H |
H1 |
質量 |
φA |
|||||||
|
PN6 PN16 |
PN40 |
PN64 |
普通 |
高溫 |
PN6 |
PN16 |
PN40 |
PN64 |
PN6 PN16 |
PN40 |
||
|
25 |
184 |
197 |
210 |
410 |
560 |
50 |
57 |
70 |
20 |
24 |
285 |
|
|
40 |
222 |
235 |
251 |
455 |
520 |
65 |
75 |
85 |
26 |
35 |
||
|
50 |
254 |
267 |
286 |
457 |
627 |
70 |
82 |
90 |
30 |
40 |
||
|
65 |
276 |
292 |
311 |
610 |
790 |
80 |
92 |
10 |
47 |
66 |
360 |
|
|
80 |
298 |
317 |
337 |
622 |
807 |
95 |
100 |
107 |
55 |
78 |
||
|
100 |
352 |
368 |
394 |
640 |
850 |
105 |
110 |
117 |
125 |
65 |
99 |
|
|
150 |
451 |
473 |
508 |
870 |
1130 |
132 |
142 |
150 |
172 |
130 |
160 |
470 |
|
200 |
600 |
615 |
650 |
890 |
1150 |
160 |
170 |
187 |
207 |
175 |
250 |
|
|
250 |
650 |
670 |
690 |
1203 |
1523 |
187 |
202 |
225 |
235 |
350 |
470 |
580 |
|
300 |
740 |
770 |
800 |
1234 |
1554 |
220 |
230 |
257 |
265 |
500 |
660 |
|
7、主要零件材料
| 零件名稱 |
材 料 |
溫度范圍 |
備 注 |
|
閥 體 |
HT200 |
-15～200℃ |
|
|
WCB |
-20～425℃ |
|
|
|
ZG1Cr18Ni9Ti |
-40～550℃ |
|
|
|
ZG0Cr18Ni12Mo2Ti |
-40～600℃ |
|
|
|
閥芯、閥座 |
1Cr18Ni9 |
-40～550℃ |
|
|
0Cr18Ni12Mo2Ti |
-40～550℃ |
|
|
|
填 料 |
聚四氟乙烯 |
-40～200℃ |
|
|
膜 片 |
丁腈橡膠夾增強滌淪織物 |
|
|
|
壓縮彈簧 |
60Si2Mn |
|
|
|
膜 蓋 |
A3 |
|
|
