HTS單座調節閥，閥芯采用上導向結構，閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-2標準。
調節閥的泄露量符合ANSIB16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。產品符合GB/T4213-92。





閥體
直 通 單座鑄造球型式 ：
公稱通徑：40〜200mm
公稱壓力：ANSI  125、  150、  300、  600
          JIS 10、16、20、30、40K
          PN1.6、4.0、6.4MPa
連接型式：法蘭式：FF、RF、RJ、LG
          標準按ANSI B16.5;  JIS B2201
          JB/T79.1 PN1.6MPa,  JB/T79.2 凹凸面
          焊接式：嵌接焊SW(40〜50mm)
          對接焊BW(65〜200mm)
材  料：HT200；ZG25；ZGlCrl8Ni9；ZG0Crl7Nil2Mo2；1.25Cr0.5Mo；5.0Cr0,5Mo；        SCPH21；SCPH61；Ti
上閥蓋：常溫型(P):  -17〜+230℃
        伸長 I 型(El):  -45〜+17℃,+230〜+566℃
       伸長n 型(E2):整體式(E2I):-100〜-45℃
       焊接式(E2W): -196-100℃
壓蓋型式：螺栓壓緊式
填  料：V型聚四氟乙烯填料；含浸聚四氟；乙烯石棉填料；石棉編織填料。

閥內組件
閥芯型式：上導向單座柱塞型閥芯
流量特性：高精度流量特性；高容量流量特性；快開特性：快開閥芯
工作范圍：軟閥座的工作溫度和壓差；司太萊堆焊的工作溫度和壓差
材  料: 1Crl8Ni9Ti司太萊堆焊
執行機構
型  式:HA多彈簧式薄膜執行機構
膜片材料：乙丙橡膠夾尼龍
彈簧范圍：0.02〜0.10；0.08〜0.24MPa
供氣壓力：0.14,0.16,0.28MPa
氣源接頭：Rc 1/4
環境溫度：-30〜+70℃
備注：該閥也可配用VA5或VA6和VP執行機構

閥作用型式：氣_ 開式，氣一關式
附 件 ：定位器、手輪機構、氣動閥位傳送器等

性能
泄漏量 ：
金屬閥座：符合標準ANSI B16.104IV級，小于額定的Cv的0.01%
聚四氟乙烯閥座：符合標準ANSI B16.104VI級，小于額定的CvlO-7司太萊堆焊閥座，小于額定Cv的10-7(快開閥芯）

回差:3%(不帶定位器）；1%(帶定位器）
線性:士5%(不帶定位器）；士 1%(帶定位器）
可調范圍:50:1

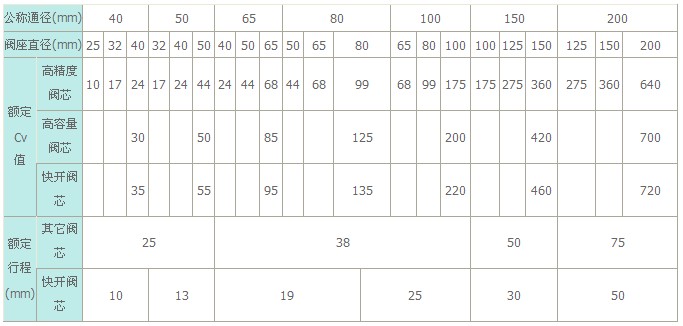

Cv值和行程



允許壓差
I、金屬閥座柱塞閥芯
A、閥配用HA或VA執行機構

氣一關式閥

執行 機構	供氣壓力 (MPa)	彈簧范圍 (MPa)	定位器	允許壓差(MPa)
				公稱通徑
				25	32	40	50	65	80	100	125	150	200
HA2D	0.14	0.02～0.10	有或無	0.63	0.38	0.27	0.16	0.1	0.07	0.05	-	-	-
	0.16	0.02～0.10	有	3.16	1.93	1.37	0.78	0.51	0.35	0.2	-	-	-
	0.4	0.08～0.24	有	4 9.4	4 4.7	4 4.1	2.17	1.49	1.05	0.59	-	-	-
HA3D	0.14	0.02～0.10	有或無	1.12	0.68	0.48	0.28	0.17	0.12	0.07	0.04	0.03	-
	0.16	0.02～0.10	有	4 5.6	3 42	2.42	1.4	0.88	0.62	0.35	0.22	0 14	-
	0.4	0.08～0.24	有	4	4	4	4	2.65	1.87	1.05	0.67	0.41	-
				10	10	7.2	7.2
HA4D	0.14	0.02～0.10	有或無		-	0.83	0.48	0.3	0.22	0.12	0.07	0.05	0.03
	0.16	0.02～0.10	有	-	-	4	2.42	1.52	1.07	0.61	0.39	0.24	0.15
	0.4	0.08～0.24	有	-	-	4	4	4	3.22	1.82	1.16	0.71	0.45
						10	7.2	4.5
VA5D	0.14	0.02～0.10	有或無	-	-	-	-	0.42	0.29	0.16	0.11	0.06	0.04
	0.16		有		-	-	—	2.08	1.47	0.83	0.53	0.32	0.21



氣一開式閥

執行 機構	供氣壓力 (MPa)	彈簧范圍 (MPa)	定位器	允許壓差(MPa)
				公稱通徑
				25	32	40	50	65	80	100	125	150	200
HA2R	0.14	0.12～0.10	有或無	0.63	0.38	0.27	0.16	0.1	0.07	0.05	-	-	-
	0.28	0.08～0.24	有	4 4.4	2.7	1.41	1.11	0 69	0.49	0 28	-	-	-
HA3R	0.14	0.12～0.10	有或無	1.12	0.68	0.48	0.28	0.17	0.12	0.07	0.04	0.03	-
	0.28	0.08～0.24	有	4 7.8	4 4.7	3.4	1.96	1.23	0.87	0.49	0.31	0.19	-
HA4R	0.14	0.12～0.10	有或無	-	-	0.84	0.48	0.3	0.22	0.12	0.07	0.05	0.03
	0.28	0.08～0.24	有	-	-	4 5.8	3.15	2.13	1.5	0.85	0.54	0.33	0.21
VA5R	0.14	0.12～0.10	有或無	二	-	-	-	0.42	0.29	0.17	0.11	0.06	0.04
	0.28	0.08～0.24	有	-	-	-	-	2.92	2.06	1.16	0.74	0.45	0.29
VA6R	4*(1)	0.19～0.35	有	-	-	-	-	4 6.1	4 4.3	2.42	-	-	-
	5*(2)	0.19～0.40	有	-	-	-	-	-	-	2.42	1.55	0.95	-
