供應HSC氣動薄膜套筒調節閥

發布時間：2013/4/28 11:36:51

產品概述

ZJHM型氣動套筒調節閥形小、體輕、高性能、大容量，是符合IEC標準的新一代通用調節閥產品。它廣泛應用于石化、輕紡等行業中一般流體介質和工藝條件且安裝空間緊湊的自動控制系統。

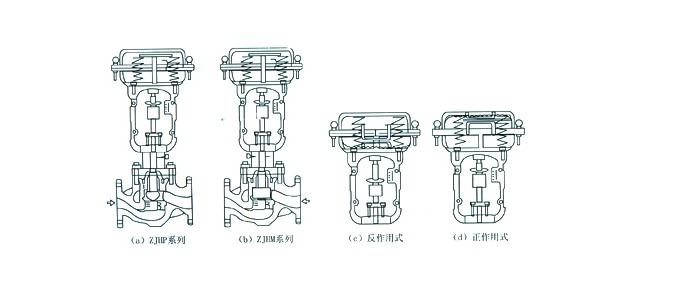

本產品由新型的氣動多彈簧薄膜執行機構和低流阻套筒閥組成特點如下：
1、采用平衡型閥芯，不平衡力小，允許壓差大，操作穩定。
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩，并減少損壞。
3、比普通單雙座調節閥噪聲降低10dB左右。
4、結構簡單，裝拆維修方便。

主要技術參數和性能指標

1、調節機構主要技術參數

公稱通徑mm			25	40		50	65	80	100	150		200
閥座直徑mm			25	32	40	50	65	80	100	125	150	200
額定流量		直線	11	17.6	27.6	44	69	110	176	275	440	690
系數Kv		等百分比	10	16	25	40	63	100	160	250	400	630
公稱壓力MPa			0.6,1.6,4.0,6.4
行程mm			16	25			40			60
流量特性			直線、等百分比
介質溫度1			-15～200(常溫型）、-40～+250(常溫型）、-40～450(中溫型）
法蘭尺寸			鑄鋼法蘭尺寸按JB79
法蘭型式			法蘭密封面型式按JB77,其中鑄鐵法蘭按光滑式，鑄鋼法蘭按凹式
閥體	PN	0.6, 1.6	HT200
材質	(MPa)	4.0, 6.4	WCB(ZG230～450)、 ZG1Cr18Ni9Ti、 ZG0Cr18Ni12Mo2Ti
閥芯材質			1Cr18Ni9、 0Cr18Ni12Mo2Ti
上閥蓋型式			普通式(常溫型），熱片式（中溫型）
可高調比R			50：1

注：可為用戶提供ANSI、JPI、JIS等國外法蘭標準的產品，結構長度也可按用戶需要確定。

2、執行機構主要技術參數

	ZH A -22 ZH B -22	ZH A -23 ZH B -23	ZH A -34 ZH B -34	ZH A -45 ZH B -45
有效面積cm2	350	350	560	900
行程mm	16	25	40	60
彈簧范圍KPa	80～240; 20～60; 60～100

3、性能指標

項目		指標值	項目				指標值
基本誤差％	不帶定位器	±5.0	始終點偏差 %	氣關	不帶定位器	始點	±5.0
						終點	±2.5
	帶定位器	±1.0			帶定位器	始點	±1.0
回差％	不帶定位器	≤3.0				終點	±1.0
				氣開	不帶定位器	始點	±2.5
	帶定位器	≤1.0				終點	±5.0
死區％	不帶定位器	≤3.0			帶定位器	始點	±1.0
						終點	±1.0
	帶定位器	≤0.4	允許泄漏量L/h				1X10-3X閥額定容量
額定行程偏差％		±2.5

4、允許壓差

開關方式	執行機構型號	彈簧范圍 KPa	氣源壓力 KPa	需要附件	公稱通徑mm
					25	40	50	65	80	100	150	200
氣開	ZHA-22	20～100	0.14	-	3
		20～100	0.25	P	6.4
		40～200	0.4	P或R	6.4
	ZHA-23	20～100	0.14	-		2.25	1.95
		20～100	0.25	P		6.4	6.4
		40～200	0.4	P或R		6.4	6.4
	ZHA-34	20～100	0.14	-				2.36	2.04	1.67
		20～100	0.25	P				6.4	6.4	6.4
		40～200	0.4	P或R				6.4	6.4	6.4
	ZHA-45	20～100	0.14	-							1.41	1.41
		20～100	0.25	P							6.4	6.4
		40～200	0.4	P或R							6.4	6.4
氣關	ZHB-22	20～100	0.14	-	1.5
		40～200	0.25	P	4.5
		80～240	0.4	P或R	6.4
	ZHB-23	20～100	0.14	-		1.13	0.98
		40～200	0.25	P		3.38	2.93
		80～240	0.4	P或R		6.4	6.4
	ZHB-34	20～100	0.14	-			1.18	1.02	0.84
		40～200	0.25	P			3.54	3.06	2.51
		80～240	0.4	P或R			6.4	6.4	5.85
	ZHB-45	20～100	0.14	-							0.71	0.57
		40～200	0.25	P							2.12	1.71
		80～240	0.4	P或R							4.94	4

注：1) P —閥門定位器；R—壓力繼動器。
2)允許壓差為閥關閉P2=0狀態下，AP的最大值。
3)最大壓差超過1.0MPa,閥塞、套筒表面堆焊硬質合金。

5、可配附件

定位器、手輪機構、空氣過濾減壓器、保位閥等。

6、外形尺寸

DN	L			H		H1				質量		φA
DN	PN6 PN16	PN40	PN64	普通	高溫	PN6	PN16	PN40	PN64	PN6 PN16	PN40 PN64	φA
25	184	197	210	410	560	50	57		70	20	24	285
40	222	235	251	455	520	65	75		85	26	35
50	254	267	286	457	627	70	82		90	30	40
65	276	292	311	610	790	80	92		10	47	66	360
80	298	317	337	622	807	95	100		107	55	78
100	352	368	394	640	850	105	110	117	125	65	99
150	451	473	508	870	1130	132	142	150	172	130	160	470
200	600	615	650	890	1150	160	170	187	207	175	250	470
250	650	670	690	1203	1523	187	202	225	235	350	470	580
300	740	770	800	1234	1554	220	230	257	265	500	660	580

7、主要零件材料

零件名稱	材料	溫度范圍	備注
閥體上閥蓋	HT200	-15～200℃
	WCB	-20～425℃
	ZG1Cr18Ni9Ti	-40～550℃
	ZG0Cr18Ni12Mo2Ti	-40～600℃
閥芯、閥座	1Cr18Ni9	-40～550℃
閥芯、閥座	0Cr18Ni12Mo2Ti	-40～550℃
填料	聚四氟乙烯	-40～200℃
膜片	丁腈橡膠夾增強滌淪織物
壓縮彈簧	60Si2Mn
膜蓋	A3
