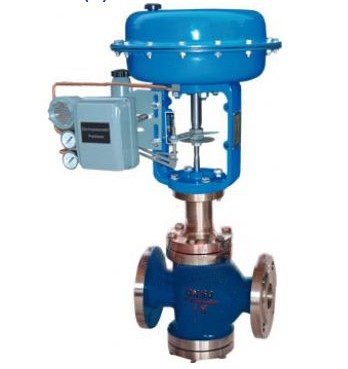

ZHAN精小型氣動薄膜直通雙座調節閥
發布時間：2013/4/28 16:29:13
產品概述
ZHAN系列精小型氣動薄膜直通雙座調節閥，由ZHA型氣動薄膜多彈簧執行機構和直通雙座閥組成。閥部分與ZMAN系列氣動薄膜直通雙座調節閥的一樣，具有流通能力較大，不平衡力小，更換件用方式方便等優點，但由于采用了ZHA型氣動執行機構，體積小、重量輕，因此可廣泛使用于石化、紡織等行業中泄漏要求不嚴格而安裝空間緊湊的自控系統。
1、產品型號
|
產品型號 |
ZHAN-16型 |
ZHAN-40型 |
ZHAN-64型 |
ZHAN-64G型 |
2、主要技術參數
|
公稱通徑DN (mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
閥座直徑DN(mm) |
26,24 |
32,30 |
40,38 |
50,48 |
66,64 |
80,78 |
100,98 |
125,123 |
150,148 |
200,197 |
|
額定流量系數Kv |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
流量特性 |
直線，等百分比 |
|||||||||
|
公稱壓力PN(MPa) |
1.6，4.0，6.4 |
|||||||||
|
連接型式 |
法蘭連按：PN1.6,PN4.0,6.4按JB79標準 |
|||||||||
|
配用執行機構型號 |
ZHA-22 |
ZHA-23 |
ZHA-34 |
ZHA-45 |
||||||
|
有效面積Fe(cm2) |
350 |
560 |
900 |
|||||||
|
行程L(mm> |
16 |
25 |
40 |
60 |
||||||
|
作用方式 |
氣關式；氣開式 |
|||||||||
|
彈簧壓力范圍(KPa) |
標準20~100，可選用40~200、20~60、60~100 |
|||||||||
|
供氣壓力(KPa) |
標準0.14,可選用0.25,0.4 |
|||||||||
|
氣源接頭 |
M16x1.5 |
|||||||||
|
固有可調比R |
30:1 |
|||||||||
3、主要技術性能指標
|
項 目 |
不帶閥門定位器 |
帶閥門定位器 |
|
基本主差％ |
≤ ±5 |
≤±1 |
|
回 差％ |
≤3 |
≤1 |
|
死 區％ |
≤3 |
≤0.4 |
|
泄漏量 |
0.01%x閥額定容量 |
|
|
額定流時系數誤差％ |
≤±10 |
|
4、閥體材料和適用溫度范圍
|
閥體材料 |
材料牌號 |
公稱壓力(MPa) |
適用溫度范圍CC) |
|
|
常溫型 |
-熱片型 |
|||
|
鑄 鐵 |
HT200 |
1.6 |
-20～200 |
- |
|
鑄 鋼 |
ZG230-450 |
4.0,6.4 |
45～250 |
-40～450 |
|
鑄不銹鋼 |
ZG1Cr18Ni9Ti |
4.0,6.4 |
-290 |
-510 |
5、允許壓差
標準組配的精小型氣動薄膜雙座調節閥建議工作壓差不超過1 MPa,當壓差超過允許值時，可通過調 整彈簧預緊力，配用閥門定位器或選用其它執行機構來克服不平衡力。

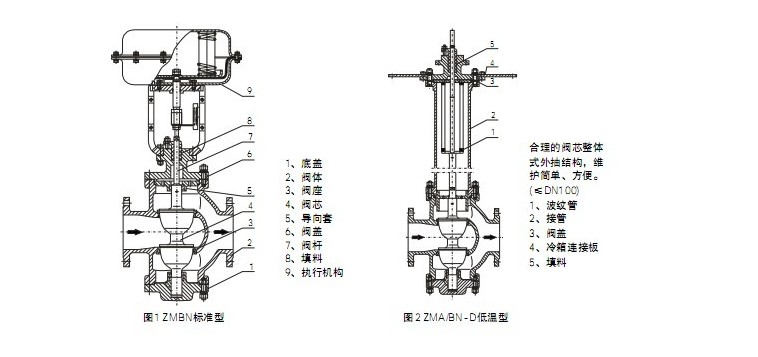

6、外形尺寸 單位：mm
|
公稱通徑 DN(mm) |
φA |
L |
H |
H1 |
|||
|
PN1.6 |
PN4.0 |
PN6.4 |
常溫型 |
熱片型 |
|||
|
25 |
285 |
184 |
190 |
200 |
453 |
604 |
104 |
|
32 |
200 |
210 |
210 |
456 |
607 |
107 |
|
|
40 |
220 |
230 |
235 |
503 |
654 |
126 |
|
|
50 |
250 |
255 |
265 |
508 |
659 |
131 |
|
|
65 |
360 |
275 |
285 |
295 |
649 |
800 |
175 |
|
80 |
300 |
310 |
320 |
650 |
810 |
190 |
|
|
100 |
350 |
355 |
370 |
671 |
822 |
202 |
|
|
125 |
470 |
410 |
425 |
440 |
855 |
1070 |
250 |
|
200 |
450 |
460 |
475 |
865 |
1080 |
260 |
|
|
250 |
550 |
560 |
570 |
907 |
1122 |
302 |
|
