一、產品概述

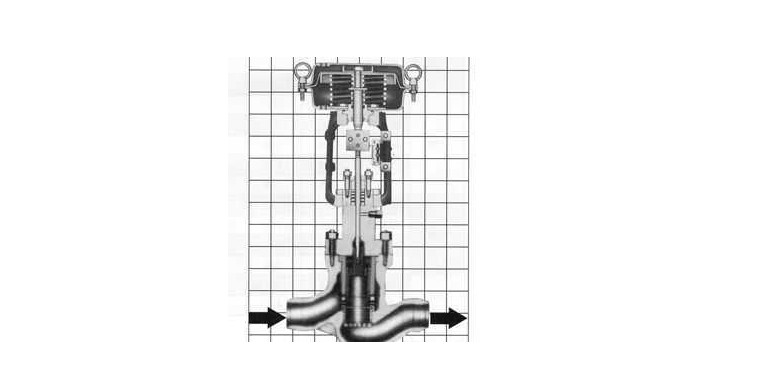

  HPC高壓籠式調節閥是一種壓力平衡式調節間，閥體流體通道呈S流線型，壓降損失小，流量大，可調范圍廣，調節闊配用多彈簧式薄膜執行機構，結構緊湊，輸出力大。該閥廣泛適用于要求動態穩定性好、噪音低、空化腐蝕小的高壓降場合。

 二、技術參數和性能

1、閥體
型 式：直通籠式鑄造球形閥 公稱通徑：40∼200mm
公稱壓力：ANSI 900、1500、2500;JIS 63K
連接型式：
法蘭式：RF、RJ;標準按JIS ANSI B16.5;JIS B2201
焊接式：嵌接焊SW(40∼80mm);對接焊BW(80∼200mm)
材 料：ZG25,ZGlCrl8Ni9,ZG0Crl7Nil2Mo2,1.25Cr0.5Mo, 2.25Crl.0Mo,5.0Cr0.5Mo, SCPH21,SCPH32,SCPH61
上閥蓋：常溫型(P): -5∼+230℃
        伸長 I 型(El): +230∼+566℃
壓蓋型式：螺栓壓緊式
填 料: 石棉編織填料。

 2、閥內組件
閥芯型式:金屬閥座的壓力平衡式結構
流量特性:等百分比(％)線性(L)
材 料:lCrl8Ni9Ti、0Crl7Nil2Mo2、8Crl7和不銹鋼堆焊司太萊

 3、執行機構
型 式：HA多彈簧式薄膜執行機構
膜片材料:乙丙橡膠夾尼龍
彈簧范圍：0.04∼0.20, 0.08∼0.24MPa
供氣壓力：0.28, 0.30, 0.35, 0.40MPa
氣源接頭：Rc 1/4
環境溫度：-30∼+70℃
備注：該閥也可配用VA5或VA6和VP執行機構
閥作用型式：氣一開式,氣一關式
附件：定位器、手輪機構、氣動閥位傳送器

 4、性能
泄漏量：符合標準ANSI B16.104III級，
小于額定Cv的0.1%
回 差：1%(帶定位器）
線 性：±1%(帶定位器）
可調范圍：50:1


5、Cv值和行程

公稱通徑			40			50			80			100			150			200
閥座直徑			25	32	40	32	40	50	50	65	80	65	80	100	100	125	150	125	150	200
額 定 Cv 值	等百 分比 特性	ANSI 900, 1500 JIS 63K	12	17	25	17	25	52	52	78	110	78	110	180	180	270	375	270	375	650
		ANSI 2500	-	12	17	12	17	31	31	52	78	52	78	125	125	180	270	180	270	470
	線性 特性	ANSI 900， 1500 JIS 63K	12	20	30	20	30	62	62	90	135	90	135	210	210	330	485	330	485	700
		ANSI 2500	-	12	20	12	20	43	43	62	90	62	90	150	150	210	330	210	330	520
額定行程			25						38						50			75



6、外形尺寸

公稱通徑	執行機構	H						E			C	0B
		ANSI 900 JIS 63K		ANSI 1500		ANSI 2500		ANSI	ANSI	ANSI
								900	1500	2500
		P	El	P	El	P	El	JIS63K
40	HA3	735	875	735	875	780	725	100	105	115	363	350
	HA4	890	1030	890	1030	935	1080				520	470
50	HA3	765	925	765	925	300	960	110	120	130	363	350
	HA4	925	1085	925	1085	960	1120				520	470
80	HA3	800	980	800	980	835	1005	140	150	165	363	350
	HA4	960	1140	960	1140	995	1165				520	470
100	HA3	835	1015	835	1015	880	1050	160	170	195	363	350
	HA4	995	1175	995	1175	1040	1210				520	470
	VA5D	1380	1560	1380	1560	1425	1595				-	620
	VA5R	1490	1670	1490	1670	1535	1705				-	620
	VA6R	1229	1409	1229	1409	1274	1444				-	445
150	HA3	895	1075	895	1075	935	1110	210	225	260	363	350
	HA4	1055	1235	1055	1235	1095	1270				520	470
	VA5D	1440	1620	1440	1620	1480	1655				-	620
	VA5R	1550	1730	1550	1730	1590	1765				-	620
	VA6R	1300	1480	1300	1480	1340	1515					445
	VP5	1080	1260	1080	1260	1120	1295				-	345
200	HA4	1155	1395	1155	1395	1185	1370	280	290	330	520	470
	VA5D	1545	1785	1545	1785	1575	1760				-	620
	VA5R	1655	1895	1655	1895	1685	1870				-	620
	VP6	1395	1635	1395	1635	1425	1610				—	445

備注：

1、P=常溫型.El=伸長I型.E2伸長II型，£21=整體式，E2W=焊接式。

2、表上H欄尺寸是調節閥不帶手輪機構的數值，如果帶頂裝手輪機構.那么要相應加上手輪機構的尺寸，査HA執行機構 的技術參數表編號N0.AN10-29-2。
