ZMAN-W型氣動薄膜波紋管調節閥
發布時間：2013/5/3 14:07:37
概述

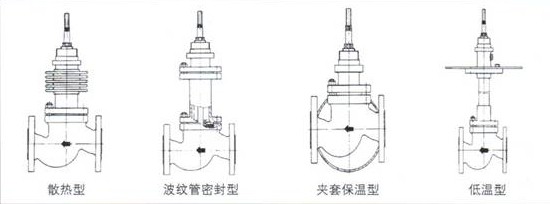

ZMAP-W、ZMAN-W型氣動薄膜波紋管調節閥由氣動薄膜執行機構和波紋管密封的單雙座閥兩部分組成。其闊芯部件采用波紋管密封結構，上閥蓋頂端仍有填料密封，形成兩道密封， 可嚴格防止介質向外泄漏，因此適用于調節劇毒、 貴重、易揮發或易滲透的工藝介質。
1、主要技術參數
|
公稱通徑DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
閥座直徑DN(mm) |
26，24 |
32，30 |
40，38 |
50，48 |
66，64 |
80，78 |
100，98 |
|
額定流量系數Kv |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
|
流量特性 |
直線；等百分比 |
||||||
|
公稱壓力PN(MPa) |
1.0，1.6，4.0 |
||||||
|
連接型式 |
法蘭連接：按JB79標準 |
||||||
|
配用執行機構型號 |
ZMA-2 |
ZMA-3 |
ZMA-4 |
||||
|
有效面積Fe(cm2) |
280 |
400 |
630 |
||||
|
行程L(mm) |
16 |
25 |
40 |
||||
|
作用方式 |
氣關式；氣開式 |
||||||
|
彈簧壓力范圍（KPa) |
標準20-100，可選用4-200、20-60,60-100 |
||||||
|
供氣壓力（MPa) |
標準0.14可選用0.24 |
||||||
|
氣源接頭 |
M16X1.5 |
||||||
|
固有可調比K |
30：1 |
||||||
2、主要技術性能指標
|
項目 |
不帶閥門定位器 |
帶閥門定位器 |
|
基本誤差% |
≤±5 |
≤±1 |
|
回差% |
≤3 |
≤1 |
|
死區% |
≤3 |
≤0.4 |
|
泄漏量 |
0.01%X閥額定容量 |
|
|
額定流量系數誤差% |
≤±10 |
|
3、閥體材料和適用溫度范圍
|
閥體材料 |
材料牌號 |
公稱壓力（MPa) |
適用溫度范圍（℃） |
|
鑄 鋼 |
ZG230-450 |
1.0,1.6,4.0 |
-40～150 |
|
鑄不銹鋼 |
ZGlCrl8Ni9Ti |
-60～50 |
4、允許壓差
標準組配的氣動薄膜波紋管密封雙座調節閥建議工作壓差不超過IMPa。為確保調節精度，必須配 以閥門定位器。
5、外形尺寸
|
公稱通徑 DN(mm) |
A |
L |
H |
H1 |
||
|
PN1.0,1.6 |
PN2.5,4.0 |
氣關式 |
氣開式 |
|||
|
25 |
φ280 |
185 |
190 |
583 |
636 |
104 |
|
32 |
200 |
210 |
585 |
638 |
107 |
|
|
40 |
φ325 |
220 |
230 |
716 |
795 |
126 |
|
50 |
250 |
255 |
721 |
800 |
131 |
|
|
65 |
φ410 |
275 |
285 |
1064 |
1165 |
175 |
|
80 |
300 |
310 |
1081 |
1182 |
190 |
|
|
100 |
350 |
355 |
1093 |
1194 |
202 |
|
