ZMBS氣動薄膜角形調節閥
發布時間：2013/5/3 15:33:34
概述

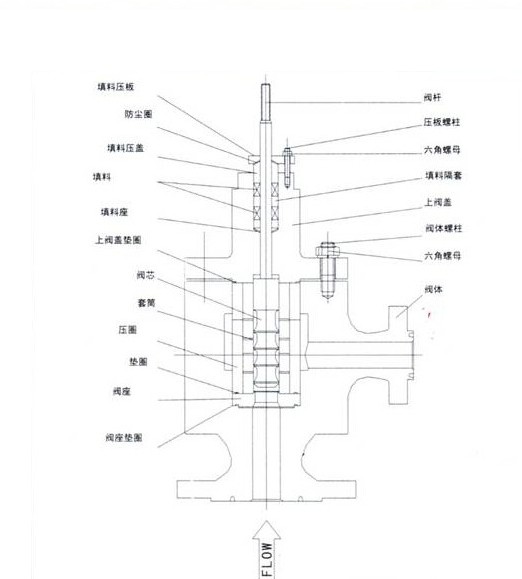

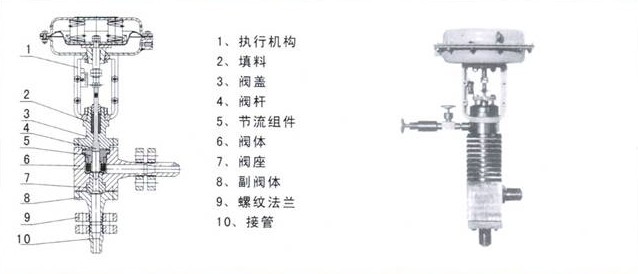

ZMAS/ZMBS氣動薄膜角形調節閥，由氣動薄膜多彈簧執行機構和角形閥組成。
角形閥體積小、重量輕、閥芯采用頂導向結構，具有流路簡單、阻力小、易于沖洗的特點。
適用于要求直角連接，介質為高粘度、含懸浮物和顆粒狀介質的調節。
1、產品型號
|
產品型號 |
ZMAS-64型 |
ZMAS-64G型 |
2、主要技術參數
|
公稱通徑DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||
|
閥座直徑DN(mm) |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
|
額定流量系數Kv |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
流量特性 |
直線,等百分比 |
|||||||||||||
|
公稱壓力PN(MPa) |
6.4 |
|||||||||||||
|
連接型式 |
JB/T79 |
|||||||||||||
|
配用執行機構型號 |
ZMA-22 |
ZMA-23 |
ZMA-34 |
ZMA-45 |
||||||||||
|
有效面積Fe(cm2) |
350 |
350 |
560 |
900 |
||||||||||
|
行程L(mm) |
10 |
16 |
25 |
40 |
60 |
|||||||||
|
作用方式 |
氣關式;氣開式 |
|||||||||||||
|
彈簧壓力范圍（KPa) |
標準20～100,可選用40～200，20～60，60～100，80～240 |
|||||||||||||
|
供氣壓力（MPa) |
標準0.14;可選用0.25,0.40 |
|||||||||||||
|
氣源接頭 |
M16X1.5 |
|||||||||||||
|
固有可調比R |
30：1 |
|||||||||||||
3、主要技術性能指標
|
項 目 |
不帶閥門定位器 |
帶閥門定位器 |
|
基本誤差％ |
≤±5 |
≤±1 |
|
回 差％ |
≤3 |
≤1 |
|
死 區％ |
≤3 |
≤0.4 |
|
泄漏量 |
0.01%X閥額定容量 |
|
|
額定流量系數誤差% |
Kv>6.3時≤±10，Kv>6.3時≤±15 |
|
4、閥體材料和適用溫度范圍
|
閥體材料 |
材料牌號 |
公稱壓力 |
適用溫度范圍℃ |
|
|
常溫型 |
熱片型 |
|||
|
鑄鋼 |
ZG230-450 |
6.4 |
-40～250 |
-40～450 |
|
鑄不銹鋼 |
ZG1Cr18Ni9Ti |
6.4 |
-40～250 |
-60～450 |
6、外形尺寸
|
公稱通徑 DN(mm) |
φA |
L |
H |
|
|
常溫型 |
熱片型 |
|||
|
20 |
285 |
100 |
421 |
586 |
|
25 |
115 |
428 |
587 |
|
|
32 |
130 |
430 |
592 |
|
|
40 |
130 |
470 |
629 |
|
|
50 |
150 |
478 |
639 |
|
|
65 |
360 |
170 |
504 |
765 |
|
80 |
190 |
606 |
765 |
|
|
100 |
215 |
616 |
805 |
|
|
125 |
470 |
250 |
785 |
1003 |
|
150 |
275 |
800 |
1018 |
|
|
200 |
325 |
832 |
1038 |
|
