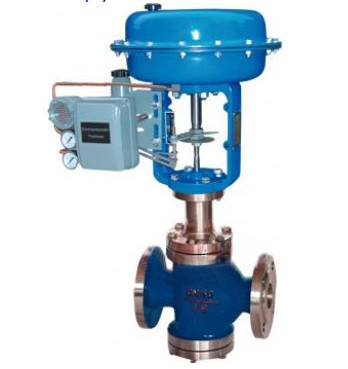

ZMBN氣動薄膜雙座調節閥
發布時間：2013/5/3 15:53:25
產品 概述

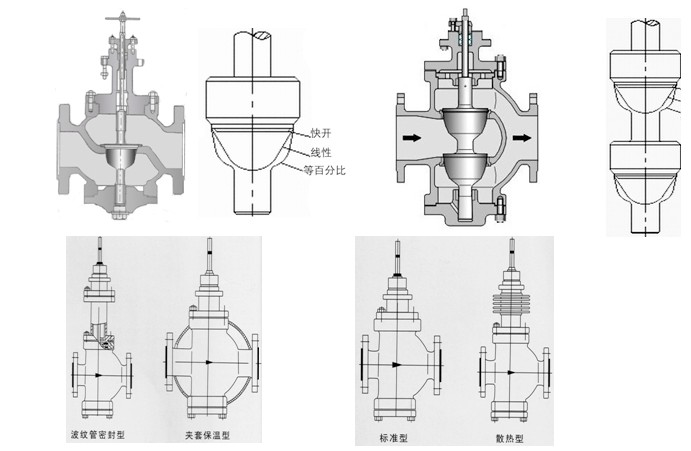

ZMAN、ZMBN氣動薄膜雙座調節閥，由氣動薄膜多彈簧執行機構和雙座閥組成。用新型ZHA、ZHB多彈簧執行機構代替老式ZM 執行機構，具有高度低、重量輕、安裝維修簡便等優點。雙座閥有上、下兩個閥芯球，流體作用在上、下閥芯上的推力，其方向相反而大小接近，不平衡力很小，允許壓差大，額定流量系數比同口徑的單座閥大，但該閥的泄漏較單座閥大。
適用于對泄露量要求不嚴格，閥前后壓差較大的干凈介質場合。
產品型號
|
產品型號 |
ZMAN-l6B型 |
ZMAN-40B型 |
ZMAN-64B型 |
ZMAN-40G型 |
ZMAN-64G型 |
|
公稱通徑mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流量系數Kv |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
|
公稱壓力MPa |
|||||||||||||
|
行 程mm |
16 |
25 |
40 |
60 |
100 |
||||||||
|
流量特性 |
直線、等百分比 |
||||||||||||
|
介質溫度’C |
-15～+200、-40～+250(常溫型）-40～+450(中溫型） |
||||||||||||
|
法蘭尺寸 |
鑄鋼法蘭尺寸按JB79 |
||||||||||||
|
法蘭型式 |
法蘭密封面型式按JB77，其中鑄鐵法蘭按光滑式鑄鋼法蘭按凹式 |
||||||||||||
|
閥體材質 PN (MPa) |
1.6 |
HT200 |
|||||||||||
|
4 |
WCB, ZGlCrl8Ni9Ti |
||||||||||||
|
閥芯材質 |
1Crl8Ni9 |
||||||||||||
|
上閥蓋型式 |
普通式（常溫型 |
||||||||||||
|
可調比R |
30:1 |
||||||||||||
注：可為用戶提供ANSI、JPI、JIS等國外法蘭標準的產品，其結構長度距按用戶需要確定。
執行機構主要技術參數
| 型 號 | ZMA-2 | ZMA-3 | ZMA-4 | ZMA-5 | ZMA-6 |
| ZMB-2 | ZMB-3 | ZMB-4 | ZMB-5 | ZMB-6 | |
| 有效面積cm2 | 280 | 400 | 630 | 1000 | 1600 |
| 行 程mm | 16 | 25 | 40 | 60 | 100 |
| 彈簧范圍KPa | 20～100，40～200，20～60，60～100，80～240 | ||||
主要技術性能指標
|
項目 |
指標值 |
|
|
基本誤差％ |
不帶定位器 |
土5.0 |
|
帶定位器 |
士1.0 |
|
|
回差% |
不帶定位器 |
≤3.0 |
|
帶定位器 |
≤1.0 |
|
|
死區％ |
不帶定位器 |
≤3.0 |
|
帶定位器 |
≤0.4 |
|
|
允許泄漏量L/h |
1x10-3X閥的額定容量 |
|
可配附件
定位器,空氣過濾減壓器,壓力表,手輪,電磁閥,限位開關,電/氣轉換器
允許壓差 KPa
|
氣源壓力 MPa |
彈簧范圍 KPa |
公稱通徑 mm |
|||||||||||
|
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
0.14 |
20～100 |
5.4 |
4.4 |
4.9 |
3.8 |
4.7 |
3.6 |
2.8 |
3.75 |
2.7 |
2.15 |
2 |
1.7 |
|
0.24 |
40～200 |
10.8 |
8.8 |
9.8 |
7.6 |
9.4 |
7.2 |
5.6 |
7.5 |
5.4 |
4.3 |
4 |
3.4 |
注：使用條件為閥桿在介質流出端關閉時P2=0狀態下。
外形尺寸
|
公稱通徑DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
D |
280 |
280 |
325 |
325 |
410 |
410 |
410 |
495 |
495 |
495 |
600 |
600 |
|
|
L |
PN16 |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
640 |
720 |
|
PN40 |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
660 |
735 |
|
|
PN64 |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
670 |
750 |
|
|
H |
常溫型 |
565 |
570 |
645 |
650 |
975 |
885 |
900 |
1050 |
1060 |
1105 |
1516 |
1541 |
|
中溫型 |
715 |
720 |
775 |
790 |
1030 |
1050 |
1060 |
1265 |
1275 |
1320 |
|
|
|
|
H1 |
120 |
120 |
140 |
145 |
190 |
210 |
220 |
270 |
280 |
320 |
440 |
475 |
|
