ZMAQ氣動三通合流調節閥，

發布時間：2013/5/4 9:26:39

一、產品概述

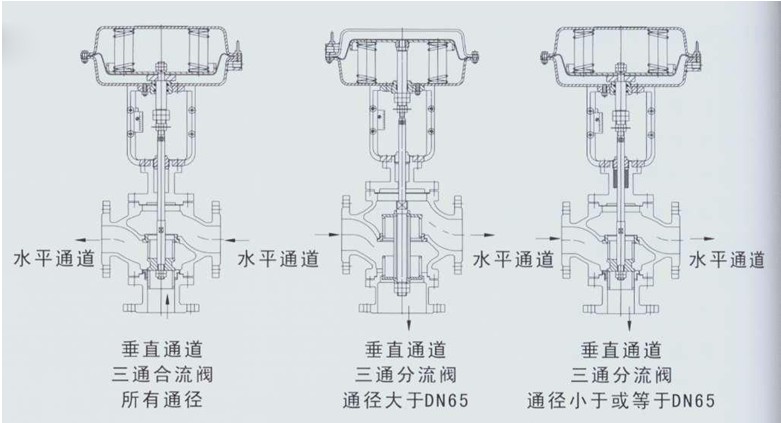

ZMAQ、ZMAX型氣動薄膜三通調節閥有合流和分流兩種作用方式。閥芯結構采用賀筒薄壁窗口，并采用閥芯側面導向。三通閥在某些場合可以替代兩個二通的一全三通接管而得到廣泛應用，常用于熱交換器的兩相調節，也可用于簡單的配比調節。

二、主要技術參數和性能指標

1、調節機構主要技術參數

公稱通徑mm	合流	25	32	40	50	65	80	100	125	150	200	250	300
	分流						80	100	125	480	200	250	300
額定流量系數Kv	合流	8. 5	13	21	34	52	85	135	200	340	535	800	1260
	分流						85	1. 5	200	340	535	800	1260
公稱壓力PN (MPa)		1. 6, 4. 0, 6. 4 (常溫型）4.0，6.4 (中溫型）
行程DN (mm)		16		25		40			60			100
流量特性		直線
介質溫度1		-15～ + 200、-40～250 (常溫型） -40～ + 450 (中溫型）
法蘭尺寸		鑄鋼法蘭尺寸按JB78 鑄鋼法蘭尺寸按JB79
法蘭型式		法蘭密封面型式按JB77，其中鑄鐵法蘭按光滑式，鑄鋼法蘭按凹式
閥體材質		HT200、 WCB， ZG1Cr18Ni9Ti
閥芯材質		1Cr18Ni9Ti
上閥蓋型式		普通式（常溫型），熱片式（中溫型）
可調比R		30:1

2、執行機構主要技術參數

型號	ZMB-3	ZMB-4	ZMB-5	ZMB-6
有效面積cm2	400	630	1000	1600
行程	16，25	40	60	100
彈簧范圍KPa	20～100；40～200；20～60；60～100；80～240

3、性能指標

項目			不帶定位器	帶定位器
基本誤差％			±6	±1. 5
回差％			5	≤1. 5
死區％			4	≤0. 6
始終點偏差％	氣開	始點	±2. 5	±1. 5
		終點	±6.0
	氣關	始點	±6.0
		終點	±2.5
額定行程偏差％			±2.5
允許匯漏量1/h			10-3X閥額定容量

注：一般均應帶定位器

4、允許壓差 Kpa

氣源壓力MPa	彈簧范圍KPa	25	32	40	50	65	80	100	125	150	200	250	300
0. 14MPa	20～100	1220	750	500	300	300	200	120	120	80	50	50	25

5、可配附件
定位器、手輪機構、空氣過濾減壓器等。

6、主要零件材料

零件名稱	材料	溫度范圍
閥體上、下閥蓋	Ht200	-15～+200℃
	WCB	-29～+250℃
	ZG1Cr18Ni9Ti	-40～+550℃
閥座、閥芯、閥桿	1Cr18Ni9	-40～550℃
密封墊	橡膠石棉板
密封墊	不銹鋼纏繞墊
填料	聚四氟乙烯
上下膜蓋	A3鋼板
螺栓、螺柱	35CrMoA
螺母	35
支架、頂盤	HT200、WCB、ZG1Cr18Ni9T
壓縮彈簧	60Si2Mn
波紋薄膜	5860膠夾480D尼龍66網眼布

7、外形尺寸

公稱通徑	合流										分流
	行程	D	L			H1		H2			L			H1		H2
			PN MPa			H1		PN MPa			PN MPa			H1		PN MPa
			1. 6	4. 0	6. 4	常溫型	中溫型	1. 6	4. 0	6. 4	1. 6	4. 0	6. 4	常溫型	中溫型	1. 6	4. 0	6. 4
25	16	325	185	190	200	615	763	140	150	150	185	190	200	615	763	140	150	160
32	16	325	200	200	210	622	773	150	160	170	200	200	210	622	773	150	160	170
40	25	325	220	220	235	625	776	160	170	180	220	220	235	625	776	160	170	180
50	25	325	250	255	265	640	791	180	190	200	250	255	265	640	791	180	190	200
65	40	410	275	285	295	861	1024	200	210	220	275	285	295	861	1024	200	210	220
80	40	410	300	310	320	879	1042	210	230	240	300	310	320	885	1050	225	250	265
100	40	410	350	360	370	873	1036	220	250	260	350	360	370	900	1060	245	275	285
125	60	495	410	430	440	1029	1244	260	300	300	410	430	440	1050	1265	285	320	325
150	60	495	450	465	475	1046	1261	280	320	320	450	465	475	1060	1275	305	340	345
200	60	495	550	560	570	1075	1290	320	380	380	550	560	570	1105	1320	350	400	410
250	100	600	635	660	670	1451	1320		474	474	635	660	670	1525	2800		540	540
300	100	600	720	740	770	1512	1560		584	584	720	740	770	1545	1820		612	612

注：公稱通徑小于80的分流閥采用同口徑的合流閥代替。

訂貨須知

訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容；

1、產品型號 2、公稱通徑DN、額定流量系數KV 3、信號壓力、彈簧范圍 4、流量特性

5、閥的開關方式 6、介質種類 7、介質工作系數KV 8、閥體、閥塞、套筒材質

9、是否帶手輪機構及定位器、并說明型號 10、是否有其它特殊要求
