ZMBP-D型氣動薄膜低溫調節閥
發布時間：2013/5/13 10:44:24
一、產品 概述

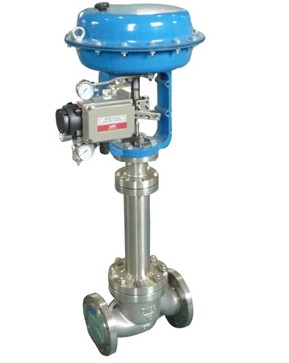

ZMAP-D、ZMBP-D型氣動薄膜低溫調節閥，由氣動薄膜執行機構和耐低溫的單雙座閥組成。它采用了伸長型上閥蓋，所以盡管閥體內溫度很低，但其上端的填料仍處于常溫下工作，該產品適用于調節-60～250℃低溫狀態下的介質(如液氧、 液氮等)。為確保調節精度，必須配用閥門定位器。
二、結構原理
氣動低溫調節閥由氣動薄膜執行機構和耐低溫的單、雙座閥兩部分組成。
由調節器來的信號壓力輸入氣動薄膜執行機構的氣室，產生推力，通過連接桿件帶動閥芯，閥芯位置的變化使閥的流通截面積變化，實現對介質流量的調節。
1、主要技術參數
|
公稱通徑DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
閥座直徑DN(mm) |
26，24 |
32,30 |
40,38 |
50,48 |
66，64 |
80,78 |
100,98 |
125,123 |
150,148 |
200,197 |
|
額定流量系數Kv |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
流置特性 |
直線：等百分比 |
|||||||||
|
公稱壓力PN(MPa) |
1.6,4.0,6.4 |
|||||||||
|
連接型式 |
法蘭連接：PN1.6按JB79標準 |
|||||||||
|
配用執行機構型號 |
ZMA-2 |
ZMA-3 |
ZMA-4 |
ZMA-5 |
||||||
|
有效面積Fe(cm2) |
200 |
400 |
630 |
1000 |
||||||
|
行程L(mm) |
16 |
25 |
40 |
60 |
||||||
|
作用方式 |
氣關式:氣開式 |
|||||||||
|
彈簧壓力范圍（KPa) |
標準20~100,可選用40^200、20^60、60-100 |
|||||||||
|
供氣壓力（MPa) |
標準0.14,可選用0.24 |
|||||||||
|
氣源接頭 |
M16X1.5 |
|||||||||
|
固有可調比R |
30:1 |
|||||||||
2、主要技術性能指標
|
項 目 |
不帶閥門定位器 |
帶閥門定位器 |
|
基本誤差％ |
≤士6 |
≤±1.5 |
|
回 差％ |
≤5 |
≤1.5 |
|
死 區％ |
≤4 |
≤0.6 |
|
泄漏量 |
0.01%X閥額定容量 |
|
|
額定流量系數誤差% |
≤土10 |
|
3、閥體材料和適用溫度范圍
|
閥體材料 |
材料牌號 |
公稱壓力 (MPa) |
選用法蘭 |
適用溫度范圍 |
|
|
法蘭尺寸 |
密封面尺寸 |
(℃) |
|||
|
鑄硅黃鋦 |
ZHSi80 3 |
1.6,4.0,6.4 |
按PN1.6 JB78~59 標準 |
凹凸式 按JB79-59;PN4.0 |
-60～-200 |
|
鑄不銹鋼 |
ZGlCrl8Ni9Ti |
-60～-250 |
|||
4、允許壓差
標準組配的氣動薄膜低溫雙座調節闊，建議工作壓差不超過IMPa,當壓差超過允許值時，可通過調整彈簧預緊力，配用閥門定位器或選用其它執行機構來克服不平衡力。

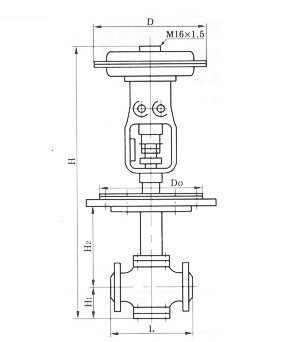

5、外形尺寸
|
DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
φA |
280 |
325 |
410 |
495 |
|||||||
|
φ |
235 |
255 |
280 |
310 |
345 |
370 |
430 |
490 |
550 |
660 |
|
|
φ1 |
260 |
285 |
305 |
340 |
375 |
405 |
460 |
525 |
590 |
700 |
|
|
φ2 |
290 |
315 |
335 |
370 |
410 |
440 |
490 |
560 |
630 |
740 |
|
|
n-D |
8-14 |
8-16 |
10-16 |
10-18 |
12-18 |
16-18 |
20-18 |
||||
|
L |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
|
|
H2 |
104 |
107 |
126 |
131 |
175 |
190 |
202 |
250 |
260 |
302 |
|
|
H2 |
Hl=500 |
1052 |
1055 |
1135 |
1140 |
1374 |
1389 |
1401 |
- |
- |
- |
|
Hl=600 |
1152 |
1155 |
1235 |
1240 |
1474 |
1489 |
1501 |
- |
- |
- |
|
|
Hl=700 |
1252 |
1255 |
1335 |
1340 |
1574 |
1589 |
1601 |
1750 |
1760 |
1800 |
|
|
Hl=800 |
1352 |
1355 |
1435 |
1440 |
1674 |
1689 |
1701 |
1850 |
1860 |
4900 |
|
|
Hl=900 |
1452 |
1455 |
1535 |
1540 |
1774 |
1789 |
1801 |
1950 |
1960 |
2000 |
|
|
Hl=1000 |
1552 |
1555 |
1635 |
1640 |
1874 |
1889 |
1901 |
2050 |
2060 |
2100 |
|
|
Hl=1100 |
|
|
|
|
|
|
|
2150 |
2160 |
2200 |
|
|
Hl=1200 |
|
|
|
|
|
|
|
2250 |
2260 |
2300 |
|
